可程式電源切換分配盒

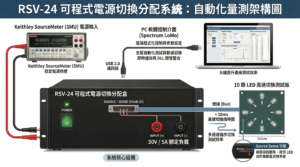

        RSV-24實現將單一輸入電源經分配盒以及程式程式轉換成最多24通道輸出。通道數自由變化,適合單通道轉換多通道、頻繁電壓變換、繁瑣量測規格..等測試場合。設備提供軟體控制,可儲存/讀取設定檔,提升測試效率。有效減少電源數量,實驗室設備架設成本,人力測試時間成本。

應用:

  • 可靠度分析系統
  • 品保/產線樣品測試
  • 積分球光電量測
  • 自動化系統驗證
  • 面板測試
  • 進料檢測
  • 多通道供電測試

特色:

  • 1台電源24組輸出
  • 內建USB通訊介面
  • 提供DLL開發
  • 可擴充 24 / 48 Source Sense 功能
  • 可擴充 24 / 48 / 72 / 96 Pin 電源選擇 功能
  • 可程式切換任意腳位
  • 高速的切換時間小於10毫秒
  • 可與軟體搭配電源供應器實現自動量測記錄功能
  • 支援Keithley / Keysight / Itech / Good Will …等各電源供應器
型號 RSV-24
電壓電流 30 V / 5 A
Sense 功能 O
輸出介面 DSUB-25
供電 直流電源供應器
數位控制 USB2.0
控制腳位 24 Pin (另可升級 > 24 Pin 功能)
電源輸入 100 ~ 240 VAC 50/60Hz
尺寸 48.5 cm W x 35 cm D x 9.5 cm H
重量 4.8 kg

註:本文件中的產品規格及說明如有修改,恕不另行通知。

檔案下載

File Download





紫外穿透保護濾光片 IHU250 系列

IHU250系列,穿透率近似石英玻璃(~92%),長時間照射下衰減率低至1%,適合用於分析儀器,曝光裝置,光學成像,紫外保護,波長校正等需要透過紫外線領域得到廣泛使用,相比於石英玻璃,IHU250的熱膨脹係數與藍寶石相同,適合金屬化並與藍寶石( sapphire )基板做搭配使用

   特色:

  • 熱膨脹係數與藍寶石相同(7.9 E-6 / ℃  VS 7.7 E-6 / ℃ )
  • 穿透率近似於石英玻璃 ( T%~92% )
  • 加工溫度與一般玻璃相當
  • 可使用五鈴精工的專利熱壓成型技術做成棒狀,塊狀,圓球甚至是複眼透鏡(Lens Array)





檔案下載

File Download







藍光雷射

由於雷射本身會發出高度集中的可見光,可能對人眼有害,故舉凡這些設備的產品必須遵循IEC 60825 (​​激光產品的安全性)中的安全預防措施,而OSRAM 原裝 PLPT9 450LA_E 藍光雷射即在此規範標準內。



    特色:

  • 符合IEC 60825 規範
  • 發射波長: 450 nm
  • 連續波和脈衝波的高效輻射源
  • ESD保護二極體
  • 激光二極體TO90原裝



規格 Specifications
最高可乘載數據
操作溫度 -20~85°C
儲存溫度 -20~120°C
接面溫度 135 °C
輸出功率 3.2 W
工作電流 2.5 A
反向飽和電流 20 mA
焊接溫度 260 °C
特性
工作電流 2.0~2.4 A
中心波長 437 nm ~ 460 nm
光輸出功率 3.0 W
閾值電流 0.27 A
順向電壓 5 V
總功耗 5.5 W
TE極化 100:1
接面熱阻 10 K / W

註:本文件中的產品規格及說明如有修改,恕不另行通知。

檔案下載

File Download







積分球系統整合



此案例為利用客戶將閒置之德國積分球及光譜儀搭配軟體開發服務,透過成熟的系統介接及資料處理技術做一系統整合,當然客戶端亦可向本公司購買硬體部份,形成一個具有完整功能的量測系統,將可用來量測LED 光通率等。

多功能資料擷取卡(DAQ)



USB資料擷取卡是一款USB介面的高效率多功能資料擷取卡,具有8路差動16位元解析度高速同步類比信號擷取(最高同步擷取速率200KSPS,同步擷取即每通道都是200KSPS)、2路12位模擬信號輸出(只有單次低速輸出模式)、16路數字信號單向輸入及輸出、2路32位PWM等精度測量輸入、2路32位PWM或單脈衝輸出。AD支持内外部時間,内部、外部觸發。

 特色:

  • 8通道差動(Differential)類比輸入,同步擷取
  • 16位解析度 200KHZ  AD
  • 訊號動態範圍:±10V / ±5V
  • 2路12位DA、輸出0-10V
  • 數位量:16入(DIO-DI15)/16出(DOO-DO15)/ ( 5V –TTL準位)
  • 2路32位PWM測量輸入,測量時間:48MHz,等精度測量,測量誤差為一個基準時間48MHz,2路PWM測量輸入0-1分别與DI2-DI3共用
  • AD轉換模式有16通道同步轉換模式
  • AD轉換時間:内外部觸發,觸發準位5V,與開關量輸入通道DI1共用,外部時間可以選擇上升或下降



規格 Specifications
類比輸入
類比輸入通道數量 8路差動輸入
類比輸入解析度 16 bit ( 305 μV / 152  μV )
取樣速率 200 kS/s/ch 同步取樣
類比輸入緩衝FIFO緩衝區容量 180 K
類比輸入阻抗 > 1 MΩ
輸入範圍 ±10 V / ±5 V
輸入精度 ± 5 mV
數位輸出輸入 與 計時器計數器
16 Channel (DI) 16 Channel (DO)
Input Level:0 ~ 5 V ( Compatible :3.3 V ) Output Level:5V
High Level:> 2 V / Low Level:< 0.8 V High Level:> 2.5 V / Low Level:< 0.5 V
Max Current:10mA / ch
2 Channel 32 bit PWM Input 2 Channel 32 bit PWM / Pulse Onput
Input Level:0 ~ 5 V ( Compatible :3.3 V ) Output Level:5V
High Level:> 2 V / Low Level:< 0.8 V High Level:> 2.5 V / Low Level:< 0.5 V
Max Current:10mA / ch
時脈:48 Mhz / 32 bit 計時器
軟體支援
作業系統支援 WinXP / Win7 / Win8 / Win10
SDK Example(DLL):Labview / C# / Python / MATLAB
測試程式
其它特性
數位介面 USB 2.0
工作電流 < 500 mA
輸入電壓 12V ± 5 %

註:本文件中的產品規格及說明如有修改,恕不另行通知。

檔案下載

File Download





VCSEL量測系統



在手機3D感測、車用光達及光纖傳輸的需求帶動下, VCSEL元件市場規模已逐漸茁壯,使用TEMPOint的VCSEL LIV 量測系統,用戶可以快速準確地測試VCSEL效能(單點測試,變電流,變溫測試)

應用領域:

  • 人臉辨識
  • 手勢識別
  • 光學雷達 LiDAR
  • 時差測距 ToF
  • 雷射切割

特色:

  • 最低 0.2nm 解析度
  • VCSEL專用光譜儀
  • 200 Khz 高擷取速度
  • 最低50us 脈波寬度輸出
  • 儀器可在台灣做絕對值校正
量測數據
峰值輻射通量(W)     平均輻射通量(W)
峰波長(nm)     中心波長(nm)     重心波長(nm)     半波寬(nm)
輻電壓(V)     電流(A)     功率(W)     輻射轉換效率
輻射通量@時域     光譜值
系統需求 建議需求
Windows 7 32bit / 64bit 以上作業系統
1 GB 以上 RAM
2 GB 以上 硬碟容量
Windows 7 32bit / 64bit 以上作業系統
4 GB 以上 RAM
20 GB 以上 硬碟容量
系統規格
型號 Spectrum LoMo For VCSEL
積分球
材料 Spectralon
內部尺寸 5.3”( 13.5 cm )
反射率 > 98.5% ( 400 – 1500 nm )
> 95% ( 250 – 2500 nm )
光學規格
波長 800 – 990nm
光學解析度 0.2 nm
像素間隔 0.11 nm
輻射通量範圍 10m-100w
波長精度 ± 0.1 nm
波長重現性 ± 0.2 nm
偵測器擷取速度 200 Khz
偵測器線性度 99.5%
偵測器精確度 ± 0.1%
追朔 NML or NIST
其他規格
數位介面 USB 2.0
外觀尺寸 28.5 x 18 x 20 cm3
重量 2 kg
電源規格
額定輸出 60V / 7.5A for Pulse / 500W
最低脈波寬度 50us
電流精確度 0.04%+1mA (Low Range)
0.08%+5mA (High Range)

註:本文件中的產品規格及說明如有修改,恕不另行通知。

檔案下載
